內部細節展示：全進口相機 德國Basler
【技術參數】
| 設備類型 | 高速檢測機(注塑件外觀檢測設備) |
| 適用產品 | 螺絲螺帽類、沖壓五金件、橡膠密封圈、墊片、注塑件產品、端子、磁瓦 |
| 檢測速度 | 每分鐘200-1000個(主要依振動盤的送料速度及產品大小) |
| 篩選精度 | 0.1mm、0.01mm、0.001mm（根據相機精度配置） |
| 光學系統 | 德國basler工業相機（高倍率CCD）、日本進口鏡頭、專業光源系統 |
| 控制系統 | 臺灣研華工業電腦、FPGA高速處理電路、精質IO板卡 |
| 檢測軟件 | 精質智能視覺檢測系統 |
| 進料系統 | 專用進料導軌，振動盤設備-套,自動補料儲料斗設備(選配) |
| 包裝系統 | 自動計數及包裝機(選配） |
| 電源電壓 | 220V, 50Hz |
| 額定功率 | 1kW |
| 設備重量 | 500kg |
| 設備尺寸 | 1000mm (長)×1000mm (寬)×1800mm(高) |

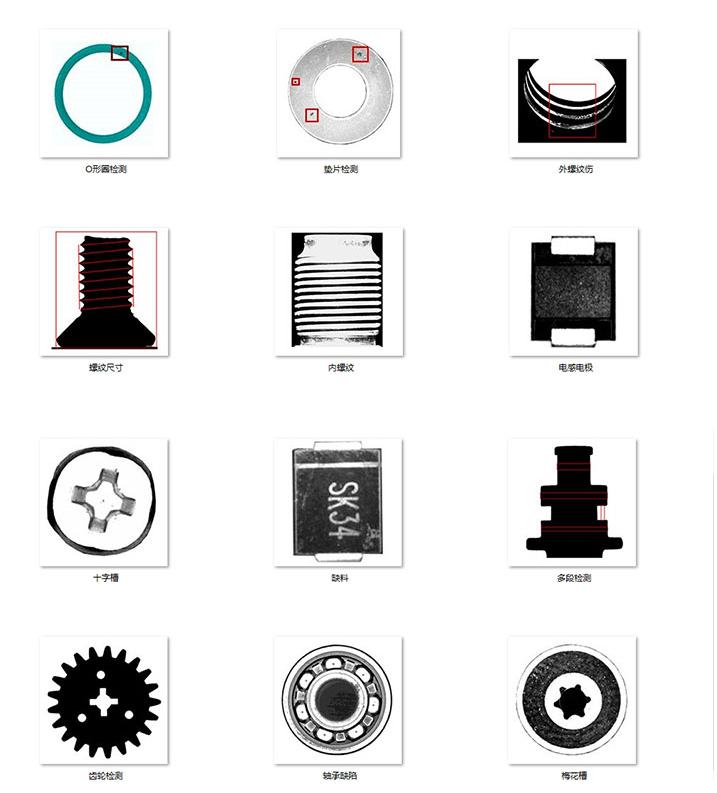

【不良品檢測圖片】
【檢測原理】
本設備主要用于可平穩放置的螺絲螺帽類、沖壓五金件、橡膠密封圈、墊片、注塑件產品、端子、磁瓦等零部件的質量檢測與篩選。設備主要是通過工業CCD相機(德國Basler)，利用玻璃的高透光性，對工件全方位拍照采圖，把采集到的產品圖片傳送到工業計算機，工業計算機中的檢測軟件通過合格品與次品之間存在圖像灰階差別，從而使系統能夠精確識別出次品;同時，通過FPGA技術，將不合格品剔除。

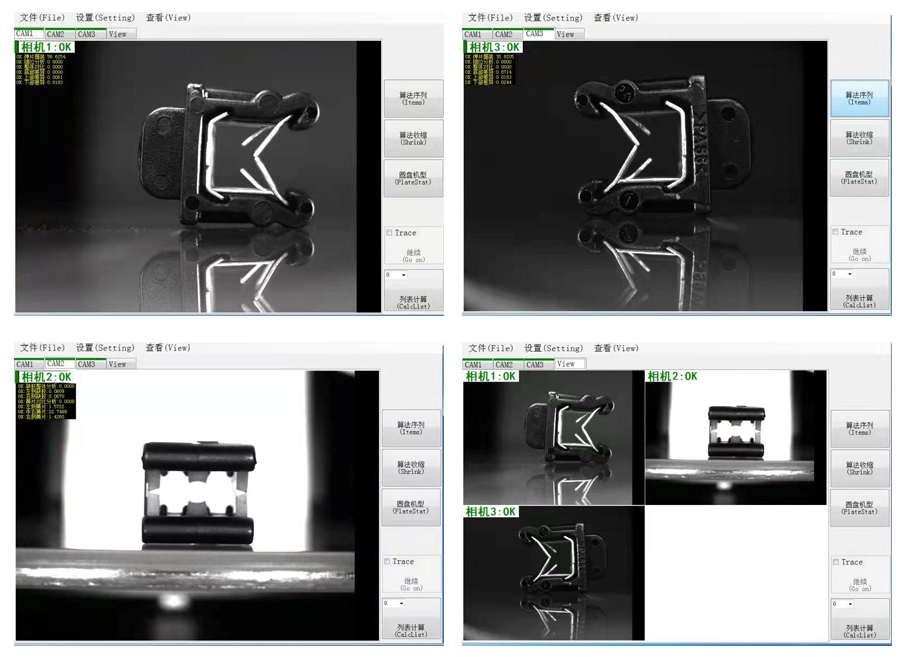

【軟件功能】
1、簡單的操作界面，方便工人操作。
2、支持不同客戶、不同質量標準的設置功能。
3、與現場設備生產同步，實時顯示產品圖像信息。
4、可以根據客戶要求，實時生成批次號;支持在生產過程中，修改批次號。
5、每個批次號生產結束時，自動生成該批次號產品的質量報表;支持自動打印功能。
6、所有批次號的產品質量，隨時可以回調，分析產品質量信息。
7、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間。
8、金牌技術服務功能，隨時解決操作難點。
注：注塑件外觀檢測設備軟件功能可根據用戶要求實現完全定制!
【現場應用】
